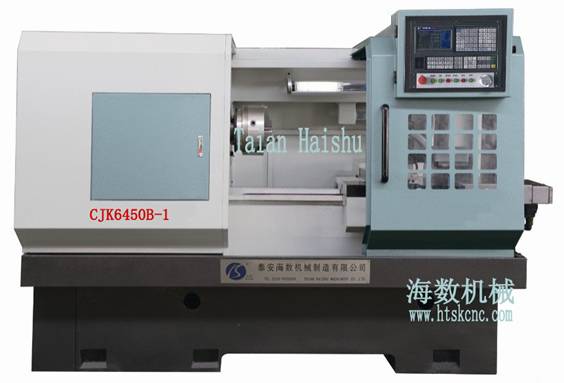

CJK6450B-1/6460B-1數控法蘭車床
CJK6450B-1/CJK6460B-1數控法蘭車床主要技術參數
|
項目 |
項目名稱 |
技術參數 | |
|
CJK6450B-1 |
CJK6460B-1 | ||
|
技術規格 |
床身上大回轉直徑 （mm） |
φ500 |
φ600 |
|
滑板上大工件回轉直徑 |
φ280 |
φ380 | |
|
大加工長度 |
500 | ||
|
導軌寬度 |
420 | ||
|
主傳動 |
主傳動形式 |
三檔機械變速，變頻無級調速 | |
|
主軸轉速級數 |
無級 | ||
|
主軸轉速范圍（r/min） |
50~1300 | ||
|
主軸端部結構 |
C8 | ||
|
主軸孔直徑 |
φ82 | ||
|
主軸孔前端錐度 |
公制90 1:20 | ||
|
主電機功率（KW） |
7.5 | ||
|
進給系統 |
刀架大行程 |
X向：320 ， Z向：550 | |
|
快速移動進給（mm/min） |
X向：3000 ，Z向：5000 | ||
|
定位精度 |
X向：0.03， Z向：0.032 | ||
|
重復定位精度 |
X向：0.012， Z向：0.013 | ||
|
工件加工精度 |
IT6-IT7 | ||
|
工件表面粗糙度 |
Ra1.6 | ||
|
刀架裝置 |
標準配置 |
立式四工位電動刀架 | |
|
特殊選擇配置 |
臥式六（八）工位電動刀架 | ||
|
重復定位精度 |
0.01 | ||
|
刀桿截面 |
25×25 | ||
|
外形尺寸及重量 |
機床外形尺寸（長×寬×高）(mm) |
2500×1400×1700 |
|
|
機床凈重(Kg) |
2600 |
2700 | |
CJK6450B-1/CJK6460B-1數控法蘭車床特點
◆ 該系列數控法蘭車床，采用臥式整體床身結構，合理的加強筋設計，其剛性強，減少了床身的變形，提高了精度；
◆ Z向進給采用中置絲杠驅動，使傳動更合理，使機床運行更穩定；
◆ 床身導軌超音頻淬火，床鞍及滑板導軌結合面采用“貼塑”處理；移動部件可實現微量進給，防止爬行；
◆ 進給系統采用伺服電機，精密滾珠絲杠、高剛性精密復合軸承結構，定位準確、傳動效率高；
◆ 主軸轉速高，調速范圍寬，整體噪音低。主傳動三檔機械變速，檔內變頻無級調速；
◆ 機床的外觀防護設計按照國際流行趨勢，造型新穎獨特，防水、放屑，維護方便。體現了時代特點；
◆ 隨動式操縱箱，方便了就近對刀，是人性化設計的體現；
◆ 配有集中潤滑系統對滾珠絲杠及導軌結合面進行強制自動潤滑，可有效提高機床的動態響應及絲杠導軌的使用壽命；
◆ 刀架有立式四工位、立式六工位、臥式六工位、快換刀架等多種形式供選擇；
◆ 根據用戶要求配置手動、氣動、液壓卡盤或手動、氣動、液壓尾座。
◆ 控制系統有廣州數控GSK、北京KND、華中世紀星、廣泰數控、西門子、FANUC等國內和國際品牌供選擇。
CJK6450B-1/CJK6460B-1數控法蘭車床應用
該機床特別適合于盤類件和短軸類件的精密加工和批量加工。
